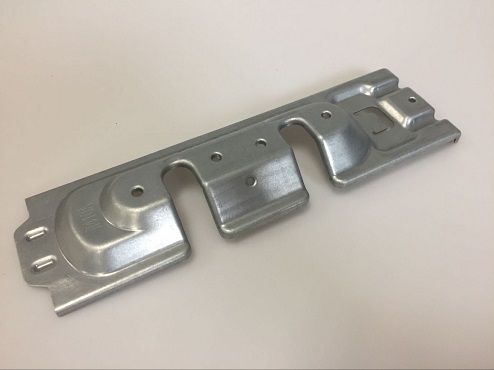

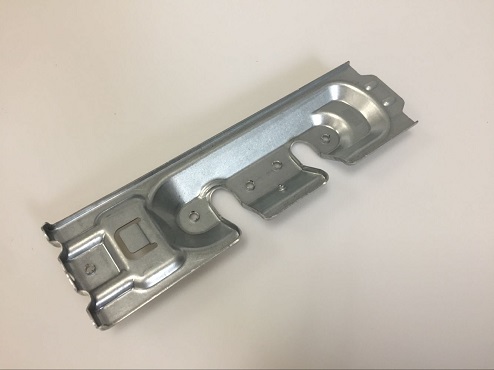

阀门支架 家电冲压模具
模具尺寸：2300*960*430产品尺寸：220.0*62*24.6模具重量：1700KG产品材料厚度：G90 t=0.042模具吨位：440T
1、尺寸大、结构复杂，外观和精度要求严格； 2、运用CAE技术解决了大量成型问题，极大地缩短了制作周期； 3、效率高、生产稳定。制作周期短，达到一次性试模投产；
模具定制热线：0756-8593031
钣金冲压模具-家电阀门支架冲压模具
40天
8工序连续模（冲孔切边成型）
5S/件
500T
此模具类型为连续模，如果先冲孔再压苞，产品斜面翻边孔尺寸不能管控，很难实现；所以要先压苞再落料，然后把斜面压平之后再冲孔，然后再折弯压回来，最后成型。
压筋处有折弯，折弯凹模，强度大，翻边凹模处压筋必须包括产品最高点，如果不包过，压筋折弯面容易变形。
样件刚开始侧面孔是椭圆形的，因为一开始模具此位置是正圆形的，翻边后将此正圆拉变形成椭圆，经检讨后将模具孔修改成扁平圆形状，这样折弯后就能将此孔拉回偏正圆形。
产品卡扣处要求严格，需经过精准的CAE分析计算。
30年模具设计经验积累, 团队人数占比约30%,为定制产品提供优化方案，缩短客户产品开发、上市周期。
全系列化日本进口精密加工设备, 牧野CNC、ED设备加工精度可达到±0.01mm，三菱WEDM设备达到±0.003mm。
来料(IQC)、制程品(IPQC)、成型品(FQC)、模具出货(OQC)4大环节严格把关，帮助客户实现精美质量。
推行全员交期管理，交货期短，帮客户节省产品制作周期，缩短产品市场投放时间，为客户赢得更大利益。
应用先进ERP、OA、PDM、MES等信息化系统，建立流程化、信息化、自动化、智能化的管理与生产体系。
