UG软件重用库的建立

文/精密模具科:谢添

一、 设计岗位现状

在设计过程中部分标准件的绘制需要采用外挂进行调用,但是外挂中的实体与假体可能与我们公司的标准存在不一致的情况,导致调用后返工修改等情况。

二、 UG8.0重用库的使用

UG8.0在这一方面拥有一自带的标准件库,其优点在于调用简单,数据库维护方便等特点。相对外挂来说,UG8.0自带重用库虽然不可调整,但其调用便捷。可结合其优点与外挂进行配套使用,方便我们设计与生产。

三、 UG8.0重用库的建立

1、建立重用库,右键点击重用库下的名称。

2、弹出库管理,左键点击库管理。

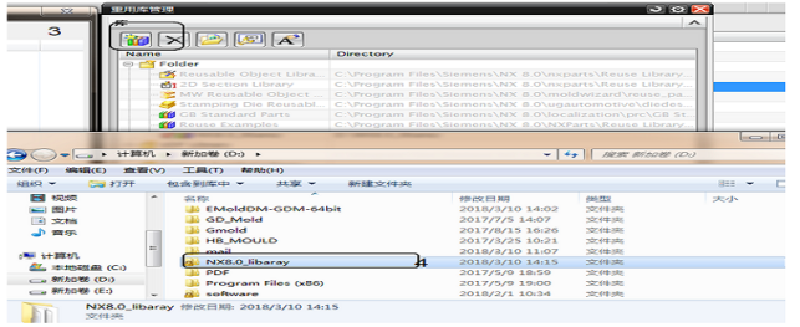

3、点击新建重用库。

4、准备重用库文件夹。

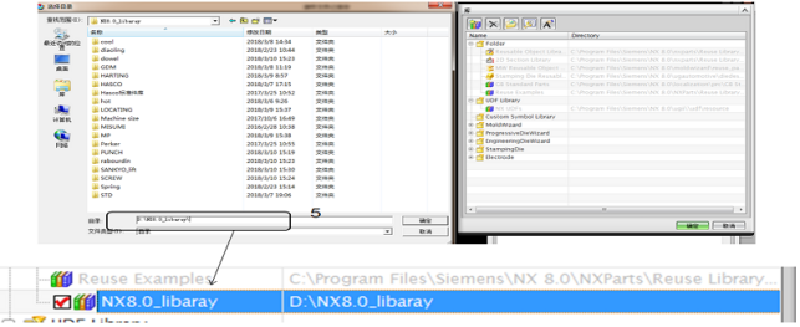

5、选中重用库文件夹,确定。已建好。

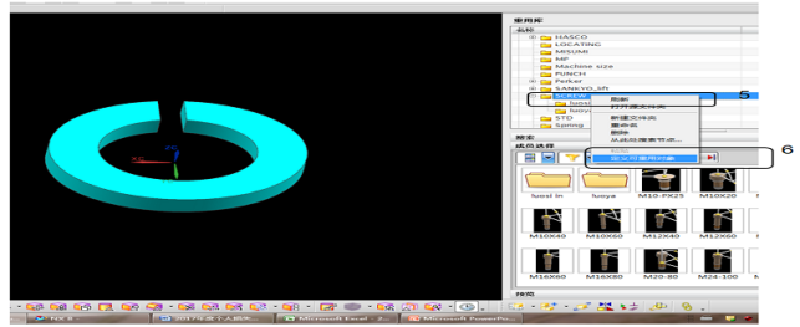

6、准备标准件实体,例如M6弹簧垫圈,放入SCREW文件夹,右键点击SCREW文件夹。

7、点击定议可重用对象。

8、类型选择体。

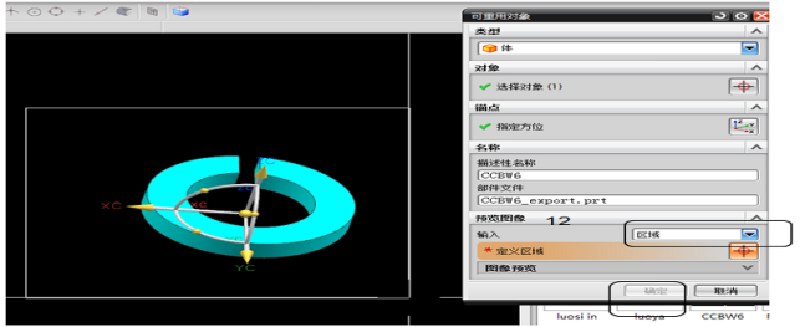

9、选准备的好实体。

10、指定方位选实体底部圆心。

11、名称改为CCBW6(不可中文)。

12、部件名称改为CCBW6 _export.prt(不可中文)。

13、输入选区域,鼠标左键画框拍照。

14、确定。

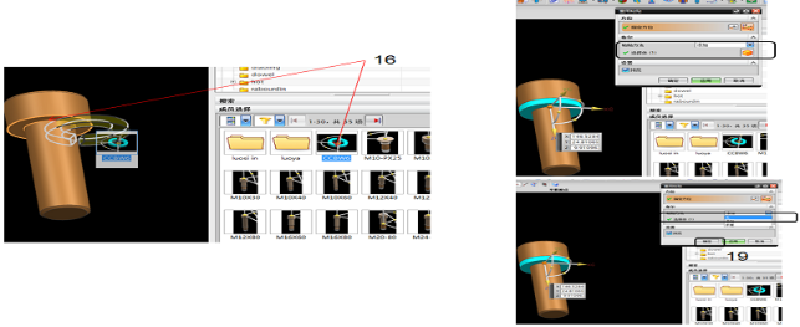

15、已生成标准件。

16、已生成标准件UG档。

17、应用时,鼠标左键按住CCBW6,拖进UG图档中,点选螺丝平面。

18、点选螺丝圆心,如图。

19、粘贴方法,选无(添加是求和的意思)。

20、点确定。完成标准件调入。
