石墨电极特性研究及加工技术革新

众所周知,在模具加工行业EDM放电加工有着其独特的功能与优势,EDM能加工出CNC加工中心和WEDM线割机床所加工不了的零件特征,还可以按照客户的要求加工各式纹面特征。以至EDM放电加工技术在模具行业得到广泛应用,甚至具有不可取代的地位.

石墨电极,一个普普通通、乌黑发亮的碳素材料，因其具有加工速度快、重量轻、不易变形、价格低廉的先天优势，成为EDM放电加工优先选用的电极材料，但是对于石墨电极的加工提效和加工技术的研究一直是模具人不断的追求，我们就石墨电极加工的方法进行了一系列的改良，今天就说说我们其中的一个小改善：(有图有真相)

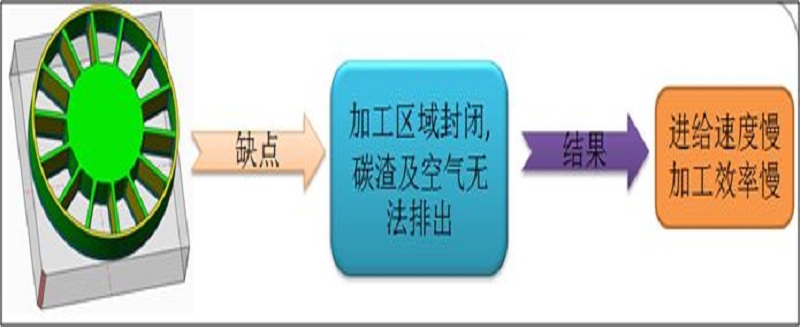

改善前：如图一：石墨电极的加工区域呈封闭状态，在加工过程中，碳渣和空气无法及时排出，造成容易出现积碳电伤工件和电极爆裂的现象，而且加工速度非常慢。

(图一)：

改善后：如图二：在石墨电极的封闭区域开几个小气孔，在加工过程中，碳渣和空气及时从气孔里排出，不会出现积碳电伤工件和电极爆裂的现象，而且加工速度明显提升。

总结：小改善、大作用。 增加排气孔的电极，不但不会出现积碳电伤工件和电极爆裂的现象，还能依电极材料大小不同可以提高加工效率13%~22.5%不等(电极越大越深提效越多) 。
