模具设计工艺细节：接刀口合理选择与接刀类型盘点

一套连续模具的好坏主要看工艺。没有好的工艺，再厉害的钳工、再好的结构、设备都没用。

连续模具的工艺直观体现就是料带。如下图示，料带中需要体现的东西很多，有大方向与小细节。大方向如：冲孔、成型、打凸包等。小细节如：引导孔大小、位置、接刀类型、分刀位置等等。

设计模具料带前需要进行产品工艺分析，产品展开，放公差，确定步距，料宽，拆分成型工艺等，在这些当中每一个环节都很关键。现在就拿接刀口细节跟大家学习下。

接刀口：

产品冲孔与且外形的过程中，因为强度、应力等原因不能一步完成就需要将刀进行拆分。而分刀时需要注意料带稳定性，受力均匀程度，料带强度等。

在刀与刀相接的位置因为存在断差或两次剪切容易产生毛刺。因此在设计时需追加凹位加工工艺, 但由于凹位尺寸的大小会影响产品的外观和精度, 所以把接刀凹位做成标准，或采用不同的接刀类型以供设计者参考使用。

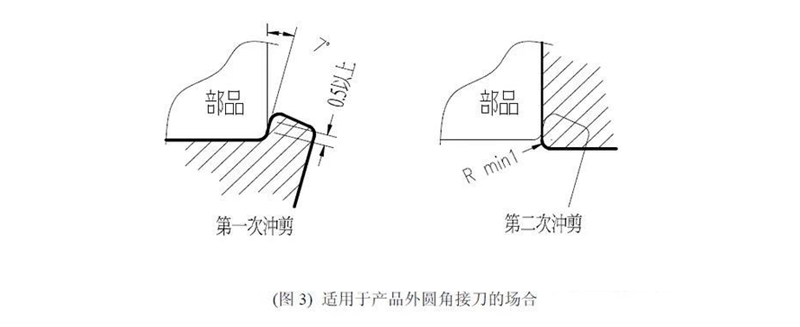

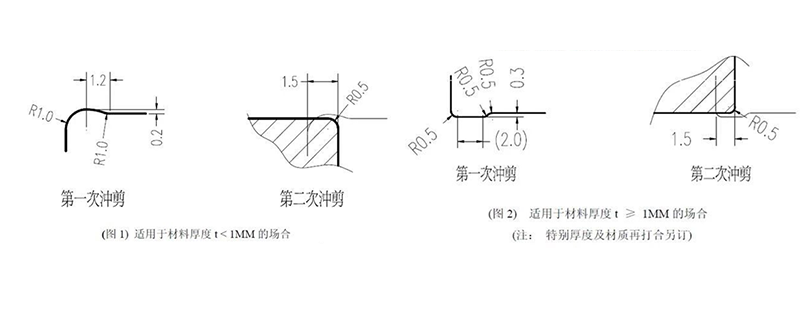

以上三种类型接刀，前两种都属于缺口接刀，优点是切口无多余毛刺、粉屑，缺点是产生缺口影响外观。第三种属于圆弧过切接刀，优点为无缺口不存在毛刺，但会破坏圆弧尺寸。
