精密模具制造之基于PROE软件的在机检测打点报道

1改善背景：

精密模具加工在机检测打点不管是CNC还是EDM,一直以来打点问题都很麻烦，CNC在机检测打点主要靠CNC编程员使用POWERMILL软件，操作繁琐，容易浪费时间。而EDM在机检测打点曲面与斜面一般都不检测(之前在曲面和斜面上面打的点精度一般不高)。需要使用CMM检测.

项目计划

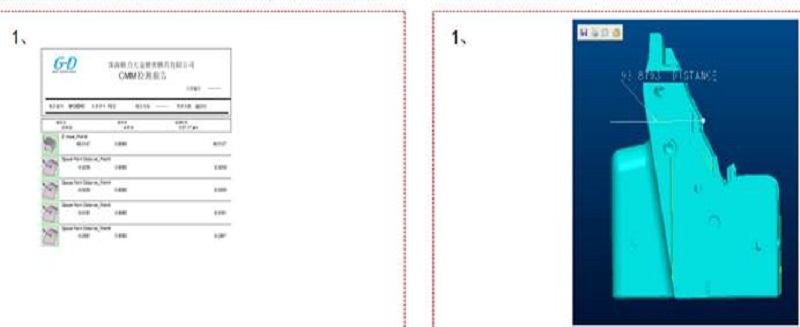

使用PROE软件，先建立一个组件，把需要检测的零件默认组装进去，然后再做一个直径5的球(直径大小依据工序的测数球直径来定)。把直径5的球组装到组件里面，记得第一个约束条件选择相切，第二个约束条件选择固定就可以。组装完毕后就可以测量球的中心到基准的距离，为精密模具加工打下基础。

项目计划

解决了之前EDM斜面与曲面打点精度不高，各工序都可以使用此方法检测斜面与曲面的数值，为在机检测提供保障，避免因尺寸超差而返工，实现精密模具加工的高精度。

改善前: CNC在机检测打点主要靠CNC编程员使用POWERMILL软件，操作繁琐，容易浪费时间。而EDM在机检测打点曲面与斜面一般都不检测,需要CMM检测.

改善后:解决了之前斜面与曲面打点精度不高，各工序都可以使用此方法检测斜面与曲面的数值，为在机检测提供保障，避免因尺寸超差而返工，达到精密模具加工的超前水平。
