过滤网产品挂网针结果优化使用

现状描述：

公司以前一般将过滤网类模具的挂网针设计在定模模板上，这样有以下问题：一是存在安全隐患，操作者在挂网时难于觉察动模部分的异常情况;二是挂网针安装及维修比较困难，需要把动模模板全部拆卸下来才能把挂网针装上，给挂网针的维修及更换带来极大的不便。

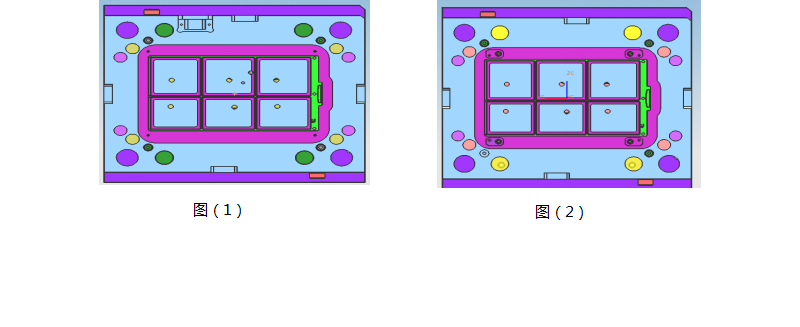

如图，改善前模具结构图(1)所示，改善后模具结构如图(2)所示。

改善方案：

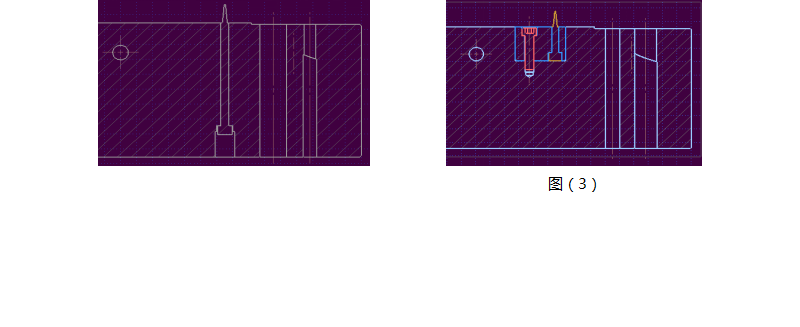

为了消除安全隐患，建议将挂网针设计在动模上，操作者在挂网时能够及时发现动模部分可能存在的自动合模等异常情况;为了方便挂网针的安装和更换，建议将挂网针设计在镶件上并从正面上锁螺丝，如图(3)所示。另外，挂网针要设计成锥形，方便挂网。

预计效益：

1、消除可能存在的安全隐患;2、方便挂网针的安装和更换;3、可以推广应用到所有需要设计挂网针的过滤网类模具上。
