多支薄长斜顶加工工艺方法革新报道

1.背景：

如图所示M130707斜顶，共32支，由于零件特征既薄又长。之前做法或装夹费时费工，或精度难以保证。A、单件制作：通常的做法，CNC加工后EDM清角，数量较多时，反复装夹上下机。B、合并料加工：精加工下料后无法保证其精度如CD盒斜顶。

2.革新方案:

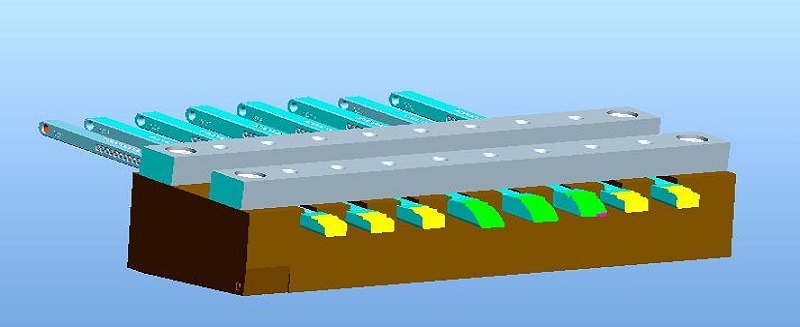

a. 外形单件成型快走丝+磨床成型，以保证其精度。呆料制作5度小斜顶夹具，一组一组上机加工，以减少装夹次数，电极数量和电打成本。由于斜顶很小，由于线割后余量特别少，去除CNC工序，增加一个电极盖出，以减少工序流转次数和装夹，减少总体加工成本。

3.方案效益：

a. 流转次数：减少1次工序间流转。

b.装夹次数：减少(32*2-4)=60次装夹。

c.电极数量：减少(17*3-4)=47组电极。

d.电打时间;减少(32*2-4*4)=48小时加工时间。

仅M130707直接加工成本(48*42+60*0.1)=2022元。

4.方案拓展：

此方案将运用到M130707新模斜顶加工。 并将拓展到其他模具的斜顶加工。
