冲压模具制造压块槽特征加工技术

生产技术二科: 郭书军

目前厂内钣金模具加工非常多, 钣金模具关于压块槽类特征加工太费时.据我们去组装现场了解, 如下图所示的钣金模压块槽类特征只是压块压住浮块限位，只要保证侧面光滑，底面准数即可。钣金模压块槽类特征侧面可做避空处理, 但设计做成紧配, 造成我们加工又要精加工,又要配锣, 加工效率低下, 刀具成本增加。 (如图一)

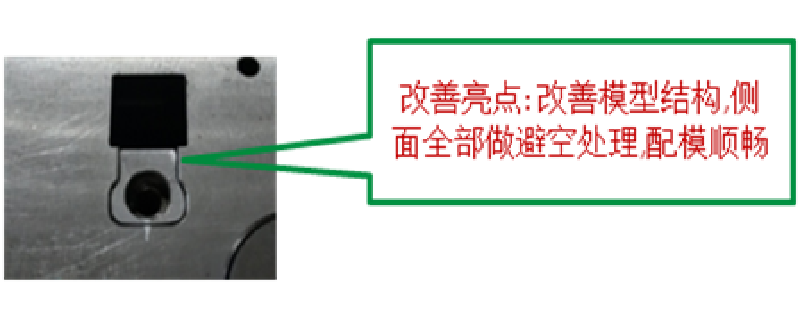

(图一)： 把槽的侧面如果做避空处理,则加工节省很多时间:

解决方案：1、与钣金设计部达成协议, 凡是压块类镶件槽的, 侧面都做0.1~0.2的避空处理. 如右图.2、开粗直接留0.03, 为提高美观度, 增加一条半精刀路, 半精余量-0.02直接加工到位; 3、省去精加工刀路, 提高加工效率, 直接节省精加工刀具。节约成本. 从而达到改善之目的.

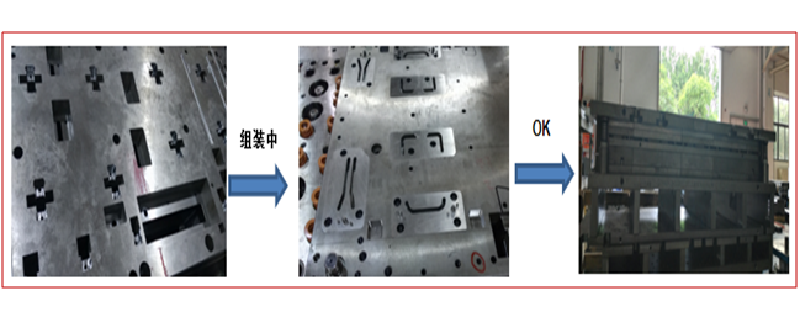

(图二)：改善后形成统一优化参数的标准：

总结：小改善、大作用。通过从模型装配关系判定,一些可以利于加工的方法改善是值得推广和应用的, 经过小小局部的特征优化, 从而达到可以高效加工和节省公司成本.
