冲压模具底盘&基脚铆接说明

返回列表
来源:格力大金发布日期 2020-05-07 09:49浏览:-
分享至:
加入收藏

一、底盘和基脚铆接概念说明:

空调室外机的底盘与基脚是两个不同的产品,使用不同的冲压模具生产出来的产品。那么如何把这两个产品简单快速地连接在一起呢?那么就需要进行铆接模具的制作,模具中安装有特别的铆接冲头,放置铆接垫圈、铆接螺杆。再放入底盘和基脚,然后使用模具冲压实现铆接的目的。

铆接使用的TOX冲头:


二、如何测量底盘及基脚铆接的强度

可以说底盘和基脚的铆接强度非常重要,这关系后面整个空调室外机的整体强度。使用模具对底盘和基脚进行铆接后,可以通过以下方式对强度进行测量(一般图档对强度的要求是720K.N):

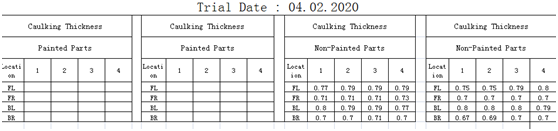

1. 测量各个铆接点的深度;

2. 使用专门的设备将基脚从底盘上撕扯下来,并记录直接的强度数据;


三、如何调整模具来达到图档需要的强度

如果在试模期间发现产品无法到达图档要求的强度,需要对模具进行调整。可以在模具冲头及凹模增加、减少垫片、模高调整等来达到目的。如以上均已经尝试但是还是无法实现,那么应当考虑使用的铆接冲头的型号与产品材料厚度是否匹配。
