钣金模压块槽类特征提效方案

目前厂内钣金模具加工非常多, 钣金模具关于压块槽类特征加工太费时.据我们去组装现场了解, 如(图一)所示的钣金模压块槽类特征只是压块压住浮块限位，只要保证侧面光滑，底面准数即可。钣金模压块槽类特征侧面可做避空处理, 但设计都做成紧配, 造成我们加工又要精加工,又要配锣, 加工效率低下, 刀具成本增加。

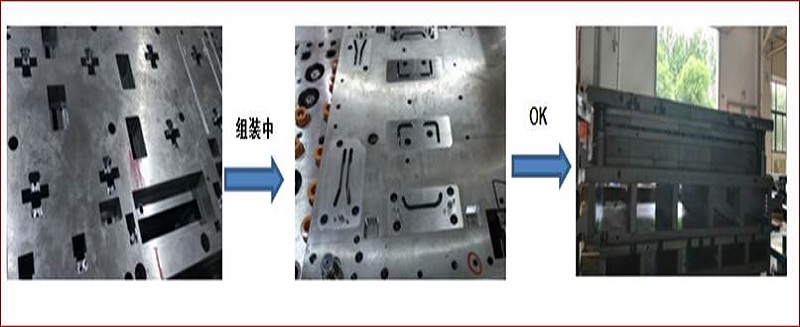

(图一)： 钣金模压块槽类特征:

解决方案：1、与钣金设计部达成协议, 凡是压块类镶件槽的, 侧面都做0.1~0.2的避空处理. 如(图二).2、开粗直接留0.03, 为提高美观度, 增加一条半精刀路, 半精余量-0.02直接加工到位; 3、省去精加工刀路, 提高加工效率, 直接节省精加工刀具。节约成本. 从而达到改善之目的.

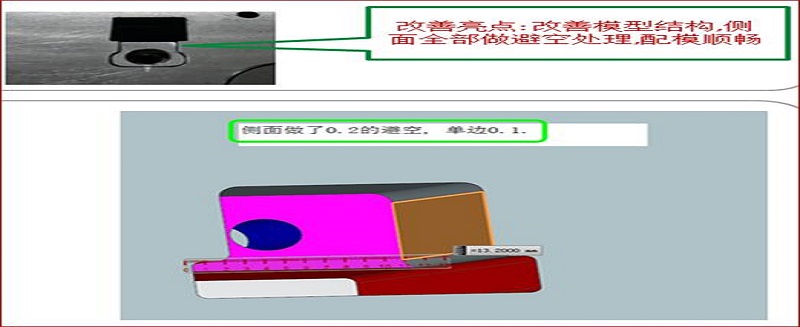

(图二)：改善后形成统一优化参数的标准：

总结：小改善、大作用。通过从模具结构上的优化,达到减少加工难度,提高加工效率的目的.
